สายเคเบิลโพลีโอเลฟินแบบเชื่อมโยงข้ามแบบไร้ฮาโลเจน (PV) สองชั้นนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบผลิตพลังงานแสงอาทิตย์

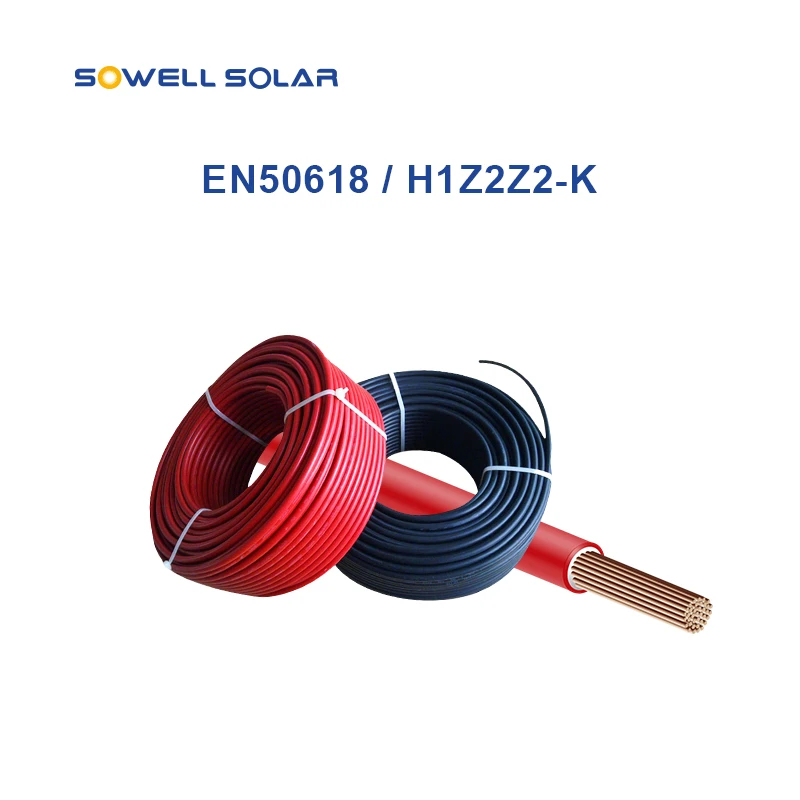

สายเคเบิลไฟฟ้าโซลาร์เซลล์ H1Z2Z2-K - EN 50618 เข้ากันได้อย่างสมบูรณ์กับส่วนประกอบไฟฟ้าโซลาร์เซลล์ส่วนใหญ่พิกัดสูงถึง 1500 V DC รวมถึงกล่องรวมสัญญาณ PV และขั้วต่อ PV ทำให้เป็นโซลูชั่นที่ดีเยี่ยมสำหรับการติดตั้งพลังงานแสงอาทิตย์ในระดับที่อยู่อาศัย อาคารพาณิชย์ และสาธารณูปโภค
ออกแบบมาเพื่อการใช้งานกลางแจ้งในระยะยาว สายเคเบิลให้ประสิทธิภาพทางไฟฟ้า ความแข็งแรงทางกล และความต้านทานต่อสิ่งแวดล้อมที่ดีเยี่ยม ทำให้มั่นใจได้ถึงการส่งผ่านพลังงานที่ปลอดภัยและเชื่อถือได้ตลอดอายุการใช้งานของระบบ PV
PNTECH สายไฟพลังงานแสงอาทิตย์ PV
ห้องน้ำในตัว 50618 H1Z2Z2-K
1 × ** มม.²
กระแสตรง 1500 โวลต์
อย่าตัดการเชื่อมต่อขณะโหลด
สายเคเบิลพลังงานแสงอาทิตย์ PV ขนาด 4 มม.²

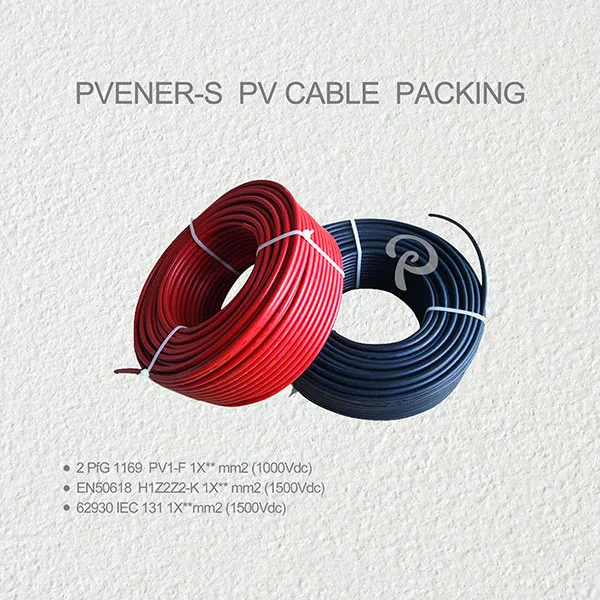

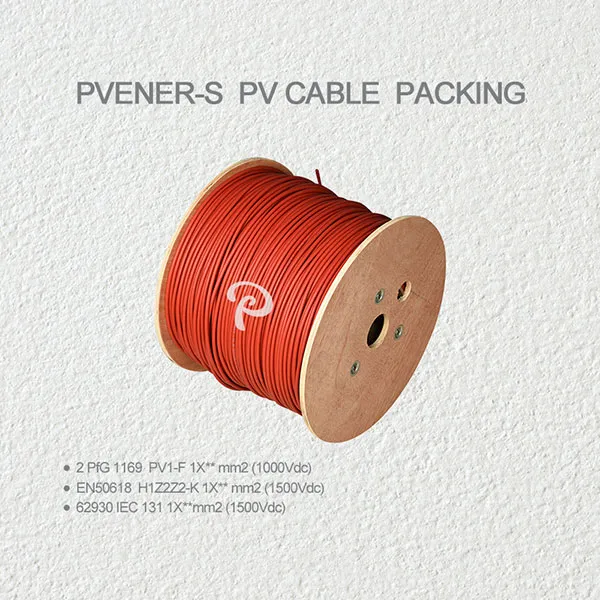

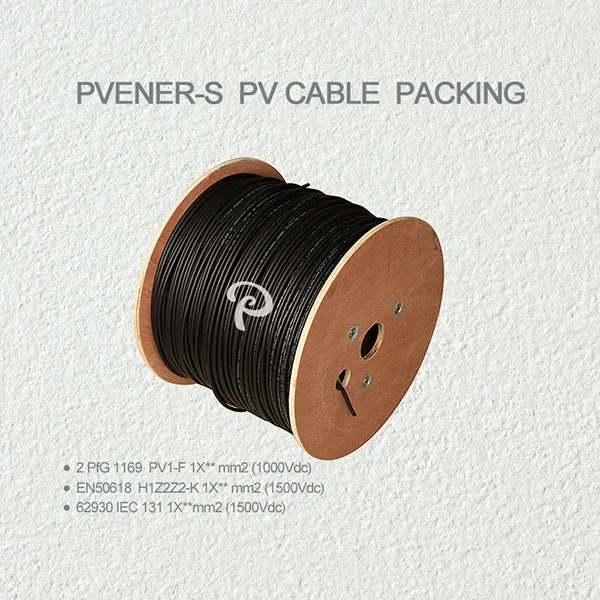

100 เมตรต่อม้วน 112 ม้วนต่อพาเลท
500 เมตรต่อม้วน 18 ม้วนต่อพาเลท
กำลังโหลดคอนเทนเนอร์
ตู้คอนเทนเนอร์ขนาด 20 ฟุต 1 ตู้สามารถบรรทุกได้ 20 พาเลท
การปรับแต่ง
ขนาดสายเคเบิล ความยาวม้วน และตัวเลือกบรรจุภัณฑ์อื่น ๆ ตามคำขอ
1.ผู้ควบคุมวง
ตัวนำทองแดงเคลือบดีบุก ผลิตตามมาตรฐาน IEC 60228 คลาส 5 ให้ความยืดหยุ่น การนำไฟฟ้า และความต้านทานการกัดกร่อนดีเยี่ยม
2.ฉนวนกันความร้อน
โพลีโอเลฟินหน่วงไฟไร้ฮาโลเจน ควันต่ำ 125°C ช่วยให้มั่นใจเสถียรภาพทางความร้อนสูง ความปลอดภัยทางไฟฟ้า และการปกป้องสิ่งแวดล้อม
3.เปลือกนอก
โพลีโอเลฟินหน่วงไฟไร้ฮาโลเจน ควันต่ำ 125°C ให้ความทนทานต่อความร้อน การเสียดสี และสภาพแวดล้อมกลางแจ้งได้ดี
4.กระบวนการพิเศษ
เทคโนโลยีการเชื่อมโยงข้ามลำแสงอิเล็กตรอน (E-beam cross-linking) ช่วยเพิ่มความแข็งแรงทางกล ต้านทานการเสื่อมสภาพจากความร้อน และความน่าเชื่อถือในระยะยาว
| หมายเลขสินค้า | ผลิตภัณฑ์ ชื่อ |
แบบอย่าง | เรตติ้ง แรงดันไฟฟ้า |
ตัวนำข้าม ส่วนมม. 2 |
การออกแบบสาระ ตัวเลข x Ø มม |
คอนดักเตอร์ ความต้านทาน Ω / กม. 20°C |
ด้านนอก-Øมม | ฝัก สี |
|---|---|---|---|---|---|---|---|---|
| พีวี-H1-15B | สายพีวี | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 4.7±0.1มม | สีดำ |
| พีวี-H1-15R | สายพีวี | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0.25 | 13.70 | 4.7±0.1มม | สีแดง |
| พีวี-H1-25B | สายพีวี | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 5.3±0.1มม | สีดำ |
| พีวี-H1-25R | สายพีวี | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0.25 | 8.21 | 5.3±0.1มม | สีแดง |
| พีวี-H1-40B | สายพีวี | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0.285 | 5.09 | 5.6±0.1มม | สีดำ |
| พีวี-H1-40R | สายพีวี | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0.285 | 5.09 | 5.6±0.1มม | สีแดง |
| พีวี-H1-60B | สายพีวี | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0.285 | 3.39 | 6.1±0.1มม | สีดำ |
| พีวี-H1-60R | สายพีวี | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0.285 | 3.39 | 6.1±0.1มม | สีแดง |
| พีวี-H1-100B | สายพีวี | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7.3±0.1มม | สีดำ |
| พีวี-H1-100R | สายพีวี | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7.3±0.1มม | สีแดง |
| พีวี-H1-160B | สายพีวี | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9.3±0.1มม | สีดำ |
| พีวี-H1-160R | สายพีวี | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9.3±0.1มม | สีแดง |
| พีวี-H1-250B | สายพีวี | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11.2±0.1มม | สีดำ |
| พีวี-H1-250R | สายพีวี | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11.2±0.1มม | สีแดง |
| พีวี-H1-350B | สายพีวี | H1Z2Z3-K | 1500VDC | 1X35 | 273/0.4 | 0.565 | 12.6±0.1มม | สีดำ |
| พีวี-H1-350R | สายพีวี | H1Z2Z4-K | 1500VDC | 1X35 | 273/0.5 | 0.565 | 12.6±0.1มม | สีแดง |
| การออกแบบสายเคเบิล | |
|---|---|
| คอนดักเตอร์ | สายทองแดงชุบดีบุก ตามมาตรฐาน IEC 60228 คลาส 5 |
| ฉนวนกันความร้อน | 125 ℃ โพลีโอเลฟินส์สารหน่วงไฟปราศจากฮาโลเจนควันต่ำ |
| เสื้อตัวนอก | โพลีโอเลฟินส์สารหน่วงไฟปราศจากฮาโลเจน 125 ℃ |
| เทคโนโลยีพิเศษ | ลำแสงอิเล็กตรอนเชื่อมขวาง |
| ลักษณะทางไฟฟ้า | |
| แรงดันไฟฟ้า U0/U | กระแสสลับ 1000V, กระแสตรง 1500V |
| ช่วงอุณหภูมิ | -40°C ถึง +90°C |
| สูงสุด อุณหภูมิที่ตัวนำ | 120 ℃ |
| นาที. รัศมีการดัด | เส้นผ่านศูนย์กลางของสายเคเบิล 5 เส้น |
| มาตรฐานอุตสาหกรรม | EN 50618:2014 |
| ความต้านทานแรงดึงและการยืดตัว | ตามมาตรฐาน EN 60811-1-1 |
| ดัดเย็น | ตามมาตรฐาน EN 60811-1-4 |
| คุณสมบัติความทนทานต่อความร้อน | ตามมาตรฐาน EN60216-2 |
| ปราศจากฮาโลเจน | ตาม 50525-1 ภาคผนวก B |
| ความต้านทานต่อโอโซน | ตามมาตรฐาน EN 50396 |
| ทนต่อรังสียูวี | ตามมาตรฐาน HD 605/A1 |
| ลักษณะเปลวไฟ | ตามมาตรฐาน IEC 60332-1-2 |
| ขนาดและข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า | |

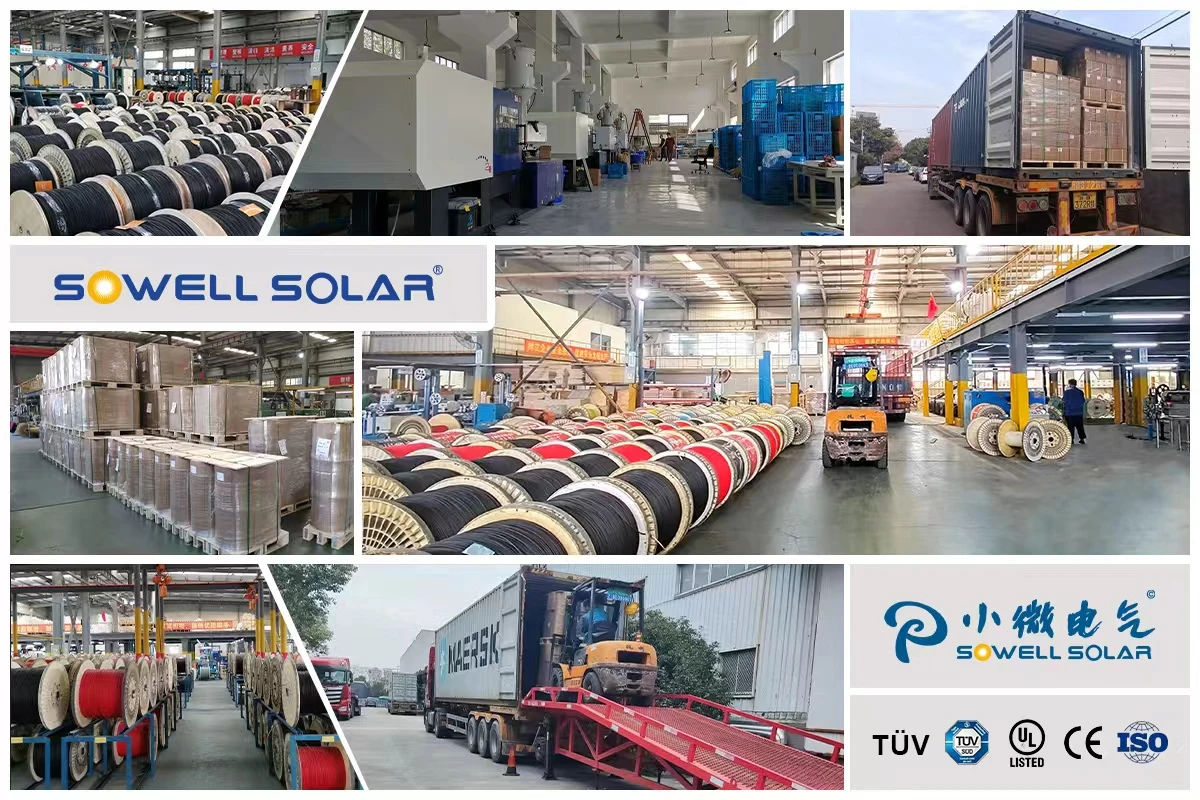

เรามีประสบการณ์ 10 ปีในการผลิตสายเคเบิล PV และตัวเชื่อมต่อ PV เราสามารถผลิตสายเคเบิล PV ได้ 200,000 เมตร และขั้วต่อ PV 50,000 ชุดต่อวัน พาเลทมาตรฐานของเราเหมาะสำหรับการจำหน่ายทั่วโลกมากกว่า โรงงานของเราไม่เพียงมีสายการผลิตสายเคเบิลความเร็วสูง 6 สายเท่านั้น แต่ยังมีอุปกรณ์เชื่อมโยงข้ามการฉายรังสีทางอิเล็กทรอนิกส์ซึ่งเป็นอุปกรณ์สำคัญในการควบคุมคุณภาพของสายเคเบิล เทคโนโลยีขั้นสูงของเรารับประกันการผลิตสายเคเบิลคุณภาพสูง
